變壓器骨架怎么做？cad變壓器骨架怎么畫？

變壓器骨架是怎么做的？制作變壓器骨架需要哪些材料？如何利用CAD畫出變壓器骨架的圖紙？這些都是這個行業必不可少要做的事情，那么怎么把它做好、做細、做精呢？下面韓創模具來為大家進行詳細介紹！

變壓器骨架怎么做？

一般是骨架生產商為客戶量身定做設計出詳細結構，少數情況是客戶自行設計結構，骨架生產商配合開模，下面介紹骨架的生產階段：

1.射出成型

該過程是將高溫狀態下的融熔電木原料、塑膠料通過射出成型機的壓力，噴射到骨架模具型腔中，經過一定的成型和冷卻時間，經由頂出系統使骨架脫離模具。該過程管控的重點為射出時的溫度、壓力，以及塑膠料中再生料的配比。射出溫度和壓力的變化，必定影響產品基本尺寸的變化、產品強度及特性的變化，以及毛邊的厚薄變化，毛邊厚薄狀況也會直接影響下一工序的運作。

2.毛邊處理

該過程主要針對電木類骨架，為順利排出成型過程中所產生的氣體，需在模具上增加排氣槽，融熔的原料在高壓的作用下填滿了排氣槽，所以需要通過特定的制程，運用毛邊處理機對毛邊進行處理。在毛邊的管控中，需要測量產品的尺寸，以判定是否因毛邊厚而影響骨架的尺寸；另外一般以毛邊是否透光來判定是否能處理干凈。

3.插針

插針，也叫植PIN，其過程主要是使卷軸式的線材，先后經過插針機的整線治具、打點治具、切斷刀模主要治具，同時產品由跑道，由送料桿將其送入底坐，底坐經由插針機裝置往上運動與切斷刀模配合，被切斷后的針腳此時將被插入產品對應的針孔中。該過程可以通過調整打點治具增加針腳的拉(推)力，調整切斷刀模滿足客戶針腳長度的需要。在整個過程中如果某一細節出現問題，將會產生一系列的品質問題，如針彎(未被整直，呈弧形)、針刮傷露銅、打點外露、拉(推)不足、腳長變化、少針、破損、裂痕或裂腳等，所以插針整個工序也是相當?shù)闹匾?/p>

4.品質檢查

電木類骨架屬于易碎產品，在生產時的每個環節都能產生破損異常，如毛邊處理時的碰撞、插針時的碰撞、產品中轉時的碰撞等。所以很有必要進行全數的檢查。

制作變壓器骨架需要哪些材料？

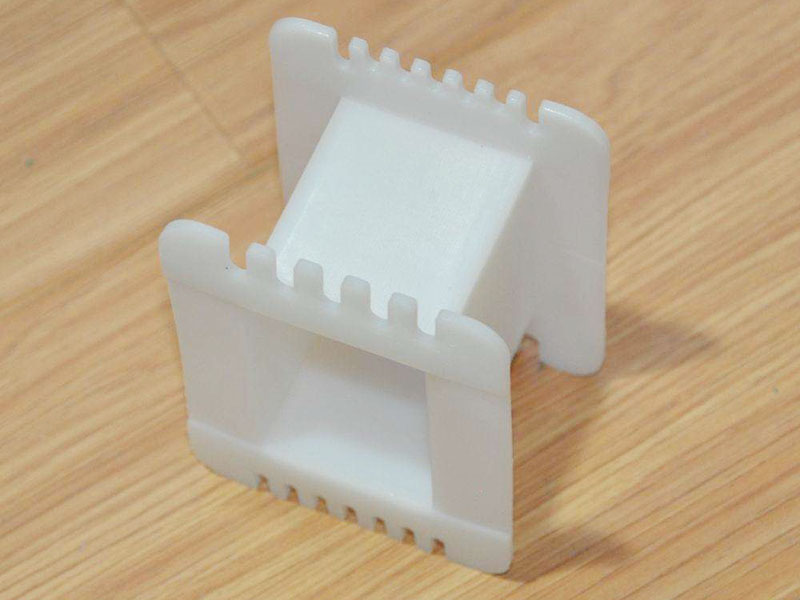

1.阻燃PP：白色，這種材料價格便宜，不容易破裂。缺點就是耐高溫性能差。

2.阻燃PBT：白色，耐高溫，放錫鼓里上錫 骨架不會變形。這種材料做出來的骨架不會變形，尺寸不會有偏差。缺點材料很脆，骨架容易破裂。

3.阻燃尼龍：半透明，耐高溫，放錫鼓里上錫，骨架不會變形，不易破裂。

CAD怎么畫變壓器骨架圖紙？

1.打開CAD軟件，然后打開新建模版

2.建立好圖層，粗實線，中心線，虛線等，然后根據圖紙確定線的粗細。

3.先畫的是油浸式變壓器俯視圖。可以發現它的散熱片由四個同樣的部分組成于是使用外部塊（按W進入構建塊的模式，選擇基準點和對象，修改保存文件名字即可。）來構造。同樣主視圖和左視圖也有同樣的結構我也使用了外部塊來畫。構建好外部塊以后選擇插入中的塊來插入。

4.其他部分則由圓、直線、倒角的鏡像、平移、修剪等工具來實現，不懂的地方通過詢問同學和百度來查找。

5.書寫部件技術參數和保存即可。

以上就是東莞韓創變壓器骨架生產廠家關于“變壓器骨架怎么做？cad變壓器骨架怎么畫？”這些問題進行的解答，希望能對您有幫助！在制作過程中可能會遇到其他問題，如有不懂的地方的問題可以咨詢客服為您解答哦！
